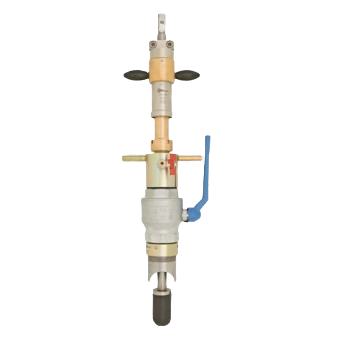

Schleusenabsperrvorrichtung für Gasleitung, Ø 1" bis 2 1/2", Hütz, 351

Die Schleusensperrvorrichtung dient zum Anbohren und Sperren von
Stahl-Gasleitungen DN 25 bis DN 65 (1“ bis 2 1/2“), sowie von
PE-Rohrleitungen Da 63.

Nach Aufschweißen der Systemspezifischen Aufschweißmuffe auf die
Stahl-Gasleitung (1“ - 2 1/2“), wird auf das Außengewinde der Muffe eine
Schleuse montiert. Durch diese Schleuse wird unter Gasdruck und ohne
Gasaustritt, die Rohrleitung angebohrt, die Späne aus der Leitung
entfernt und der Gummi-Absperrkolben im Rohr verpreßt, um die Leitung
vorübergehend zu sperren. Nach Aufhebung der Sperrung wird über die
Schleuse ein Stopfen in das Innengewinde der Muffe eingeschraubt und die
Schleuse demontiert.

Für den Absperrkolben 2 1/2” muss der Anbohrdom 3” (360 200) zusätzlich
mit einem weiteren Adapter 3” I-Gew. x 3” A-Gew. (360 215) verlängert
werden!


Bei Sperrung eines PE-Rohres Da 63 mit +GF+ -Schelle wird zusätzlich ein
PE-Fräser Ø 50, spanreduziert (Best.-Nr. 295 525), das zugehörige
Ausstoßgerät G 3/8" (Best.-Nr.: 295 600) und die Stopfenstange für
Stopfen mit 19 mm I-VK (Best.-Nr. 360 225) benötigt.
