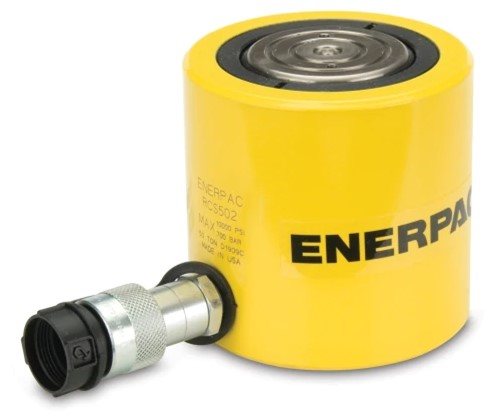

Hydraulikzylinder einfach 30 t, BH 117 mm, HH 62 mm, Enerpac RCS-302
Artikelnummer: 311411/0014Beschreibung
Model : RCS302
Serie : RCS
Produktlinie : Industriewerkzeuge
* Leichtgewichtszylinder in kompakter Bauweise für den Einsatz bei
geringem Freiraum
* Ausführung mit Einbrennlack für erhöhten Korrosionsschutz
* Kolbenabstreifring verhindert Eindringen von Schmutz und erhöht die
Lebensdauer des Zylinders
* Ausgestattet mit CR400 Kupplungsmuffe mit Staubkappe
* Gerilltes Kolbenende mit Innengewinden zum Befestigen eines
beweglichen Druckstückes
* Nickelbeschichtete Stahlkolben.
Maximale Betriebsdruck (bar): 700
Kapazitätsklasse (Zoll Tonnen): 30
Maximale Zylinderkraft Druck (kN): 295
Hub (mm): 62
Bauhöhe eingefahren A (mm): 117
Bauhöhe ausgefahren B (mm): 179
Rückgabetyp: Einfachwirkend, Federrückzug
Kolben Typ: Vollkolben
Material: Stahl
Wirksame Kolbenfläche Druck (cm2): 42,1
Ölkapazitätsvorschub (cm3): 261
OberflächenbehandlungLackGewicht (kg): 6,8
Maße
Bauhöhe eingefahren A (mm): 117
Optional Tilt Saddle Addition To Collapsed Height A1 (mm): 25
Bauhöhe ausgefahren B (mm): 179
Außendurchmesser D (mm): 101
Innendurchmesser E (mm): 73,2
Kolbenstangen durchmesser F (mm): 66,5
Ölanschlusshöhe H (mm): 19
Druckstückdurchmesser J (mm): 50
Druckstücküberstand K1 (mm): 3
Plunger Innengewinde O (Zoll): M5
Kolbengewindetiefe P (mm): 8
Druckstück Max. Neigungswinkel R (grad): 5
Bodenbefestigungsbohrungen LochkreisØ U (mm): 40
Alle Zylinder der RCS-Serie haben Befestigungsbohrungen
im Kolben zur Montage beweglicher Druckstücke.
Beweglich 0-5°C
Aufzuschraubendendes Druckstück Ø: 50 mm
Kolbenstangen-Ø: 66,5 mm
CR-400 Kupplungsmuffe
Daten
|
GEWICHT |
6,00 kg |
|---|---|
|
LÄNGE |
101,00 mm |
|
BREITE |
101,00 mm |
|
HÖHE |
117,00 mm |
|
Geräteart |
Hydraulikzylinder |
|
Marke |
Enerpac |
|
Hebeleistung |
30000,00 kg |
|
Typ |
RCS-302 |
|
Hubhöhe |
62,00 mm |
|
Bauhöhe |
117,00 mm |
