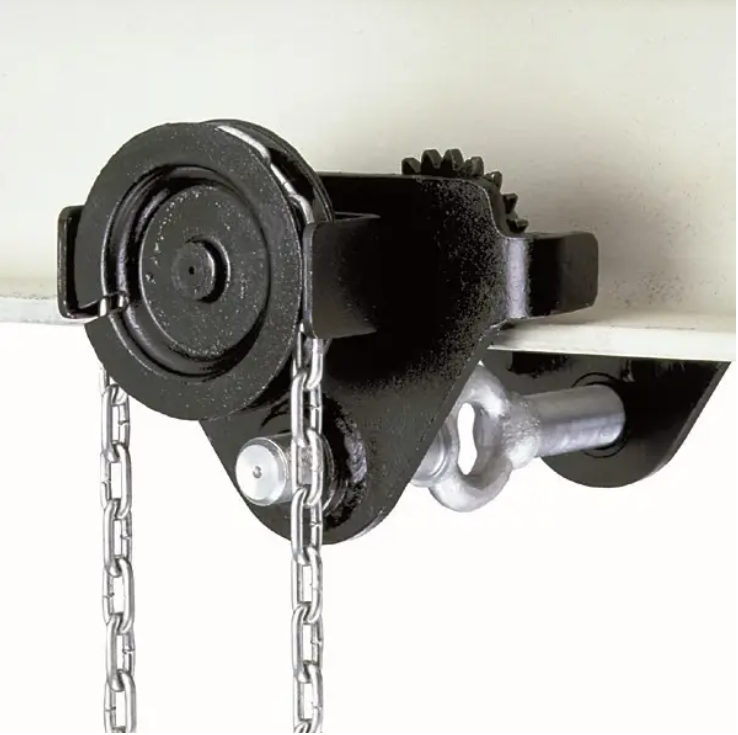

Unterflanschkatze, 2 t, 66-220 mm, mit Haspelfahrwerk

Haspelfahrwerk Yale/CMCO HTG-A

Details:

Fahrwerke dienen dem genauen und leichten Verfahren größerer Lasten in
Verbindung mit einem Hand- oder Elektrohebezeug.

Ausstattung und Verarbeitung:

* Kugelgelagerte Laufrollen, gekapselt und dauergeschmiert, für optimale
Laufeigenschaften
* Die Modelle sind für einen weiten Trägerbereich und verschiedene
Profile (z.B. INP, IPE und IPB) einstellbar
* Die Vor- und Feineinstellung dazu erfolgt durch Drehen der
Ösentraverse, die durch die zentrische Aufhängung des Hebezeuges sorgt
und so seitliches Wandern auf dem Träger verhindert
* Die Laufrollen sind für eine normale Neigung des Trägerflansches von
14% ausgelegt (DIN 1025-1)

Technische Daten:

* EAN: 4025092074735
* Beschreibung: HTG-A Haspelfahrwerk
* Tragfähigkeit: 2,0 t
* Größe: A
* Trägerflanschdicke t max.: 25 mm
* Kurvenradius min.: 1,15 m
* Handkraft bei Nennlast: 7 m
* Gewicht mit Feststellvorrichtung: 26 kg
* Gewicht ohne Handkette: 18 kg
* Trägerflanschbreite b: 66 - 220 mm

Abmessungen:

* A: 98,5 mm
* D: 22 mm
* D1: 40 mm
* D2: 47 mm
* F1: 46 mm
* F (HTG): 90,5 mm
* H1: 30,5 mm
* I (HTG): 98 mm
* L: 310 mm
* L1: 150 mm
* L3: 396 mm
* O: 80 mm
* P (HTG): 110 mm
* P1: 168 mm
* P2: 155 mm
* P3: 194 mm

Hinweis:

* Yale Hebezeuge sind nicht für den Personentransport bestimmt und
dürfen für diesen Zweck nicht verwendet werden
