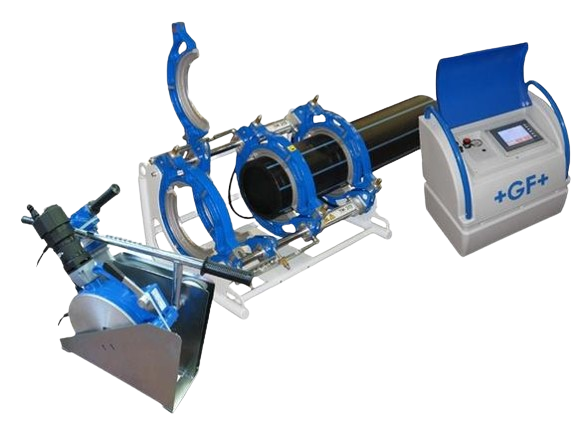

Stumpfschweißgerät, Ø 75 - 250 mm, 230 V, Georg Fischer, CNC 250
Artikelnummer: 321413/0027Beschreibung
Rohrgraben Hydraulisch betrieben mit automatischer CNC Steuereinheit.
Inkl. Transportverpackung (Holzkiste); ohne Reduktionsspanneinsätze und Zubehör
Basismaschine
* Hochpräzises, verwindungssteifes und robustes Maschinenbett
* Gute Zugänglichkeit durch Ausführung in 35° Schräglage
* Das bewegliche 3. Spannelement ermöglicht leichtes und schnelles Fixieren von Bögen oder T-Stücke ohne zusätzliche Hilfsmittel
* Die Spanner sind oben an der Maschine fixiert. Wenn erforderlich können die 4 Spanner schnell geöffnet werden
* Doppelseitiges Heizelement mit Auszugsmechanismus für optimalen Vorgangswechsel
* Die Positionserkennung (Potentiometer) des Maschinenschlittens garantiert Sicherheit und Überwachung während des gesamten
Schweißablaufs.
* Gewicht: 47 kg
Hydraulikaggregat
* Kompakter Aluminiumkoffer mit innovativem Design
* Intuitives Farb-Touch Screen Interface
* Selbsterklärende Bedienführung von der Vorbereitung bis zum Ende der Schweißung durch Einsatz von Symbolen und Grafiken.
* Automatische Berechnung, Steuerung und Überwachung der Schweißparameter - Druck, Zeit und Temperatur - entsprechend den gültigen
nationalen Richtlinien.
* Integrierter GFPS-Empfänger
* 10 frei programmierbare Schweißabläufe verfügbar (zum Beispiel für nicht standardisierte Dimensionen)
* Sprachauswahl
* Erfassung von Benutzercode (ISO 12176-3), Auftragsnummer und Rückverfolgbarkeitsdaten für Rohrleitungen (ISO 12176-4) mittels
Barcode Scanner (separat zu bestellen)
* Status-Kontrolle der gespeicherten Schweißprotokolle direkt auf der Baustelle über den Touch Screen
* Datenübertragung der gespeicherten Schweißprotokolle zu PC mittels USB Speicher (Bestandteil der Lieferung).
* Schweißprotokolle kompatibel mit Welding Book Anwendung
* Integrierter elektrischer Anschluss für Hobel und Heizelement.
* Druckspeicher für Druckausgleich während der Abkühlphase
* Max. Betriebsdruck: 160 bar
* Gewicht: 33 kg
Hobeleinheit
* Leistungsstarke Parallel-Hobeleinheit für ein- oder doppelseitiges Schälen der Rohrenden
* Ergonomisches, gewichtsausbalanciertes Handling
* Selbstverriegelnder Haltemechanismus in der Arbeitsposition
* Sicherheits-Mikroschalter als Schutz vor unerwünschtem Startvorgang
* Gewicht: 14 kg
Heizelement
* Hochpräzises, elektronisch kontrolliertes Heizelement
* Hochwertige Antihaft - PTFE-Beschichtung mit langer Lebensdauer
* Im Handgriff integrierter Temperaturfühler
* Gewicht: 8 kg
* Eingangsspannung: 230 V / 2000 W
Gehäuse
* Zur sicheren Aufbewahrung von Hobeleinheit und Heizelement
* Gewicht: 8 kg
Reduktionen von 250mm (Maschine) auf 75 - 225 mm verfügbar.
(4 breite und 4 schmale Halbschalen pro Dimension)
- Reduktions-Satz 75 mm = GT-Nr.: 321490/0076
- Reduktions-Satz 90 mm = GT-Nr.: 321490/0077
- Reduktions-Satz 110 mm = GT-Nr.: 321490/0078
- Reduktions-Satz 125 mm = GT-Nr.: 321490/0079
- Reduktions-Satz 140 mm = GT-Nr.: 321490/0080
- Reduktions-Satz 160 mm = GT-Nr.: 321490/0081
- Reduktions-Satz 180 mm = GT-Nr.: 321490/0082
- Reduktions-Satz 200 mm = GT-Nr.: 321490/0083
- Reduktions-Satz 225 mm = GT-Nr.: 321490/0084
Daten
|
GEWICHT |
110,00 kg |
|---|---|
|
Geräteart |
Stumpfschweißgerät |
|
Marke |
Georg Fischer |
|
Typ |
CNC 250 |
|
Antriebsart |
elektrisch |
|
Durchmesser |
75,00 - 250,00 mm |
|
Spannung |
230,00 V |
