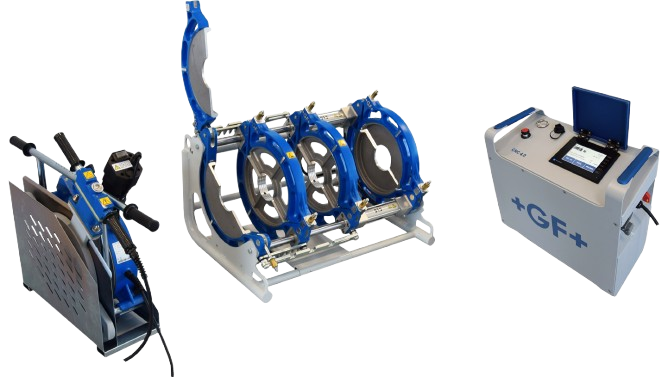

Stumpfschweißgerät, Ø 90 - 315 mm, 230 V, Georg Fischer, CNC 4.0 315

Stumpfschweißmaschine zum Verschweißen von PE-, PP-, PB-Rohrleitungen
und Fittings für
Druckrohrleitungssysteme in Gebäuden und im Rohrgraben
Hydraulisch betrieben mit automatischer CNC Steuereinheit.
Inkl. Transportverpackung (Holzkiste); ohne Reduktionsspanneinsätze
und Zubehör

Grundmaschine
* Hochpräzises, verwindungssteifes und robustes Maschinenbett
* Gute Zugänglichkeit durch Ausführung in 35° Schräglage
* Das bewegliche 3. Spannelement ermöglicht leichtes und
schnelles Fixieren von Bögen oder
T-Stücken ohne zusätzliche Hilfsmittel
* Die Spanner sind oben an der Maschine fixiert.
Wenn erforderlich, können die 4 Spanner
schnell geöffnet werden
* Doppelseitige Heizelement - Abzugsvorrichtung
* Die Positionserkennung (Potentiometer) des Maschinenschlittens
garantiert Sicherheit und
Überwachung während des gesamten Schweissablaufs.
* Gewicht: Typ 315 = 53 kg

Hydraulikaggregat
* Kompaktes Aluminiumgehäuse mit innovativem Design
* Intuitives Farb Touch Screen Interface
* Selbsterklärende Bedienführung von der
Vorbereitung bis zum Ende der Schweissung durch
Einsatz von Symbolen und Grafiken.
* Automatische Berechnung, Steuerung und
Überwachung der Schweissparameter
Druck, Zeit und Temperatur -
entsprechend der gültigen nationalen Richtlinien.
* Echtzeit Kommunikation mit dem Smartphone während
des Schweißprozesses
Datentransfer und Schweißprotokoll in Kombination
mit der WeldinAir App
* Eingabe der Schweißer ID
(ISO 12176-3, der Job-Nummer und der Rohr Codes
(ISO 12176-4) per Smartphone
* Übertragung der gesammelten Schweißdaten von
der Baustelle ins Büro per Smartphone
* Kompatibel mit Etikettendrucker
* Integrierter GFPS-Empfänger
* 10 frei programmierbare Schweissabläufe verfügbar
(zum Beispiel für nicht standardisierte Dimensionen)
* Sprachauswahl
* Status-Kontrolle der gespeicherten
Schweissprotokolle direkt auf der Baustelle über
den Touch Screen
* Datenübertragung der gespeicherten
Schweissprotokolle zu PC mittels USB Speicher
(Bestandteil der Lieferung).
* Schweissprotokolle kompatibel mit Welding Book Anwendung
* Integrierter elektrischer Anschluss für Hobel und Heizelment.
* Druckspeicher für Druckausgleich während der Abkühlphase
* Max. Betriebsdruck: 160 bar
* Gewicht: 33 kg

Hobeleinheit
* Leistungsstarke Parallel-Hobeleinheit für
ein- oder doppelseitiges Bearbeiten der Rohrenden
* Ausgewogene Gewichtsverteilung zum ergonomischen Bedienen
* Selbstverriegelnder Haltemechanismus in der Arbeitsposition
* Sicherheits-Mikroschalter als Schutz vor unerwünschtem Startvorgang
* Gewicht: Typ 315 = 17 kg

Heizelement
* Hochpräzises, elektronisch kontrolliertes Heizelement
* Hochwertige anithaft - PTFE-Beschichtung mit langer Lebensdauer
* Im Handgriff intergrierter Temperaturfühler
* Gewicht: Typ 315 = 17 kg
* Eingangsspannung: Type 315 = 2500 W

Gehäuse
* Zur sicheren Aufbewahrung von Hobeleinheit und Heizelement
* Gewicht: Typ 315 = 9 kg

Reduktionen von 315mm (Maschine) auf 90 - 280 mm verfügbar.
(4 breite und 4 schmale Halbschalen pro Dimension)
- Reduktions-Satz 90 mm = GT-Nr.: 321490/0101
- Reduktions-Satz 110 mm = GT-Nr.: 321490/0102
- Reduktions-Satz 125 mm = GT-Nr.: 321490/0103
- Reduktions-Satz 140 mm = GT-Nr.: 321490/0104
- Reduktions-Satz 160 mm = GT-Nr.: 321490/0105
- Reduktions-Satz 180 mm = GT-Nr.: 321490/0106
- Reduktions-Satz 200 mm = GT-Nr.: 321490/0107
- Reduktions-Satz 225 mm = GT-Nr.: 321490/0108
- Reduktions-Satz 250 mm = GT-Nr.: 321490/0109
- Reduktions-Satz 280 mm = GT-Nr.: 321490/0110
