Beschreibung

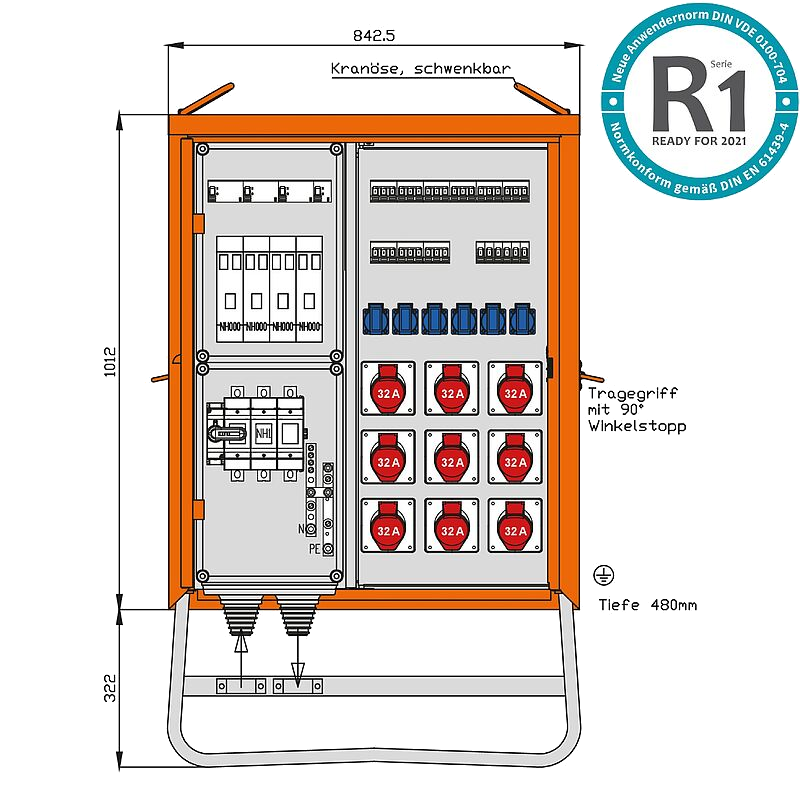

Verteilerschrank, 111 kVA, nach IEC61439-4
(entspricht: DIN VDE 0100-704 (VDE 0100-704):2018-10)
Konfiguration:
Gehäuse (H22) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse
Schutzart: IP 44
Größe ca. (H-B-T): 1012 x 843 x 480mm
+ Untergestell-Höhe ca.: 322mm
Anschluss:
1 NH1-Lasttrennschalter mit Sicherungen 160A
mit Bolzenanschluss M10
Abgang / Absicherung:
3 RCD-Schutzschalter 4P 63A/30mA -B
mit je 1 NH000-Sicherungslasttrennschalter 63A
9 CEE-Anbaudosen 32A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 32A -C-
1 RCD-Schutzschalter 4P 40A/30mA -A
mit NH000-Sicherungslasttrennschalter 35A
6 Schutzkontaktsteckdosen 16A 2P 230V
mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C
Daten
|
GEWICHT |
90,00 kg |
|---|---|
|
LÄNGE |
843,00 mm |
|
BREITE |
480,00 mm |
|
HÖHE |
1.334,00 mm |
|
Geräteart |
Baustromverteiler |
|
Eingang |
160 A |
