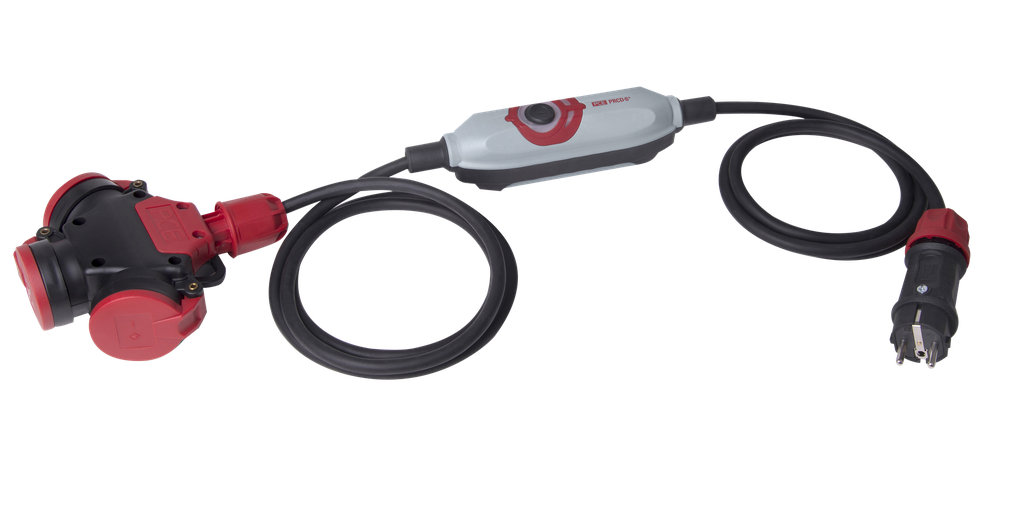

Personenschutzschalter mit PRCD-S (FI 30 mA), 3 m, 230 V, Abgang 3 x 230 V

PRCD-S+ Sicherheitsleitung mit 3-Wege-Kupplung IP44

Mobiler Personenschutz nach DIN VDE 0661

3 m H07RN-F 3G1,5
mit Personenschutzschalter PRCD-S+ 16A 250V 30mA
mit montiertem Vollgummistecker und 3-Wege-Vollgummikupplung 16A 250V

Technische Daten:
Schutzart: IP 44
Spannung: 230 V
Max. Strom: 16 A
Schutzstrom: 30 mA
Prüfzeichen: VDE, SEV, GS

Eigenschaften:
Differenzstromschutzeinrichtung
Unterspannungsauslösung
Schutzleitererkennung
Schutzleiterüberwachung
Fremdspannungserkennung

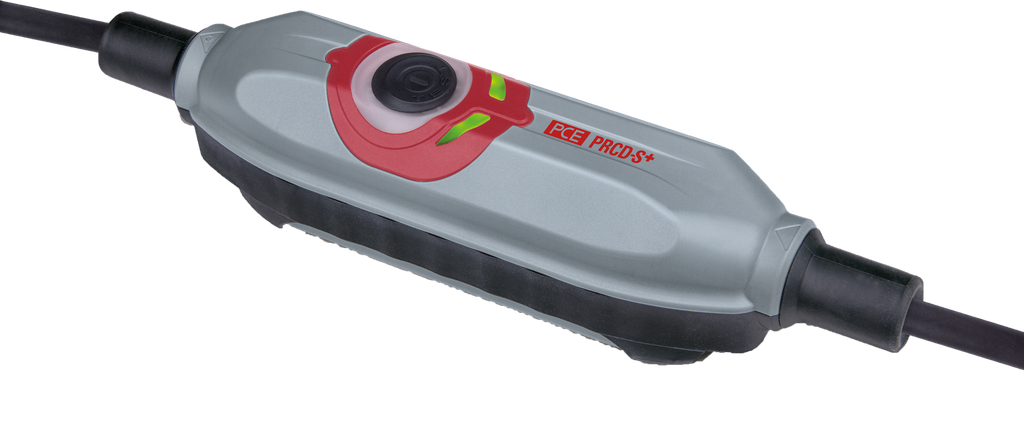

PRCD-S+ von PCE

Beschreibung allgemein:

Der PRCD-S+ ist ein allpolig schaltender ortsveränderlicher
Personenschutzschalter mit elektronischer Fehlerauswertung für die
Verwendung an Steckdosen mit unbekannter Schutzmaßnahme um Personen und
elektrische Betriebsmittel eine sichere Stromentnahme aus einem
Speisepunkt zu ermöglichen.


Anwendungsbereich:

Als ortsveränderlicher Fehlerstromschutzschalter mit
Bemessungsdifferenzstrom In = 30 mA für Wechselströme, pulsierenden
Gleichfehlerströme und phasenangeschnittene Fehlerströme.


Funktion:

# Der PRCD-S+ ist allpolig schaltend: Im Falle eines Fehlers wird die
Stromzufuhr über L und N unterbrochen und die Signaleinheit am Gerät
leuchtet in der Farbe Rot. Zur erhöhten Sicherheit bleibt davon
unabhängig der Schutzleiterkontakt bis zur Quittierung des Fehlers
geschlossen. Wurde der Fehler behoben, kann der PRCD-S+ mit einem
Tastendruck wieder aktiviert werden.
# Bei jedem Einschaltvorgang erfolgt eine Routineüberprüfung, welche den
einwandfreien Zustand der Steckdose überprüft.
# Der Schutzleiterkreis (PE) wird voreilend ein- und nacheilend
ausgeschaltet
# Die vorhandene Unterspannungsauslösung verhindert ein automatisches
Wiedereinschalten nach einem Stromausfall oder einer
Spannungsunterbrechung.
# Der vorhandene Überspannungsschutz erkennt 400VAC sowie 220VDC und
schaltet diese nicht durch.(Ein Weak-Point spricht an)
# Der PRCD-S+ lässt sich nicht einschalten bzw. schaltet ab wenn:
+ der Schutzleiter unterbrochen ist.
+ Fehlerspannung am Schutzleiter gemessen wird.
+ Über- oder Unterspannung gemessen wird.
+ ein Leiterbruch erkannt wird.
Beim Auftreten von Fremdspannung auf dem Schutzleiter schaltet die
Schutzeinrichtung den L- und N-Leiter ab, hält aber die Verbindung des
Schutzleiterkreises aufrecht.


Der PRCD-S+ erkennt und schützt in folgenden Fehlerfällen:

# N-Leiter Unterbrechung
# PE-Leiter Unterbrechung
# Fremdspannung auf PE-Leiter
# Unterspannung oder Spannungsausfall
# Überspannung
# Gleichspannung
# Verdrahtungsfehler (L und PE-Leiter vertauscht)
# Fehlströme mit Bemessungswert von 30mA (bzw. 10mA)
