Beschreibung
Verwendung:
* zum Aufschrauben mit Rp 1 1/4" I-Gewinde einschließlich Dichtungen bis
80 °C
* für Bohrungen 1" - 3"
* für glatte Bohrstangen, Ø 25 mm und 20 mm A-VK
* empfohlener max. Arbeitsdruck: 8 bar
* für Hand- und Motorantrieb
Produktbeschreibung:

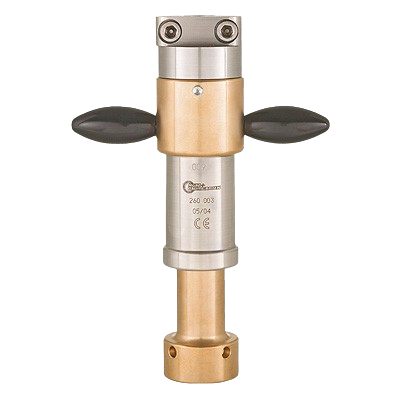

Der "Perfekt 3" dient zum Anbohren von Rohrleitungen bis zu einer
Bohrdimension DN 80, in Verbindung mit dem Säulenständer bis zu einer
Bohrdimension DN 150. Bei Anbohrungen mit unserem PE-Anbohrsystem bis zu
einem Fräser-Ø 172 mm (Abgang Ø 225 mm) auch ohne Säulenständer.
Weiterhin zum Sperren von Rohrleitungen 1" bis 2 1/2" mit unserer
Schleusensperrvorrichtung.
Die Medienbeständigkeit, vor allem der Dichtungen, muss geprüft werden.
Die NBR-Dichtungen sind für den Einsatz im Erdgas sowie im Wasser (max.
Temperatur 80 °C) geeignet. (Ggf. können Dichtungen für weitere Medien
geliefert werden)
Funktionsbeschreibung:
Die Befestigung des "Perfekt 3" erfolgt durch Aufschrauben des G 11/4"
Innengewindes auf der Gerätunterseite. Die Bohrstange wird über die
Spannklaue geklemmt. Bei geklemmter Bohrstange wird über den
Bohrstangenvierkant die Drehbewegung der Bohrstange erzeugt und über die
Ballengriffe der Vorschub gegeben.
Technische Daten:
* Bohrdimension: DN 25 bis DN 80, mit zusätzl. Säulenständer bis DN 150
* Antrieb: Hand- und Motorantrieb
* Empfohlener max. Arbeitsdruck: 8 bar (Dichtungen und
Gerätekonstruktion ausgelegt bis 16 bar, jedoch wirken beim lösen der
Spannklaue je 1 bar Leistungsdruck, ca. 49 N (4,9 kg) gegen die
Bohrstange, => 10 bar = 49 kg)
* max. zulässiger Arbeitsdruck: 16 bar
* Medientemperatur: max. 80 °C
* Dichtungen: NBR (Perbunan)
* Bohrstangen: glatte Bohrstangen Ø 25 mm und 20 mm Außenvierkant
* Geräteanschluss: Innengewinde Größe 1 1/4"
* Gewicht (ohne Bohrstange): 3,85 kg
* Bauhöhe (ohne Bohrstange): 222 mm - 286 mm
* verwendete Materialien: Edelstahl, Buntmetall
Daten
|
GEWICHT |
3,85 kg |
|---|---|
|
LÄNGE |
78,00 cm |
|
BREITE |
27,00 cm |
|
HÖHE |
21,00 cm |
|
Geräteart |
Anbohrgerät |
|
Marke |
Hütz |
|
Typ |
Perfekt 4 |
|
Anwendungsbereich |
bis DN 80 mm |
