Beschreibung

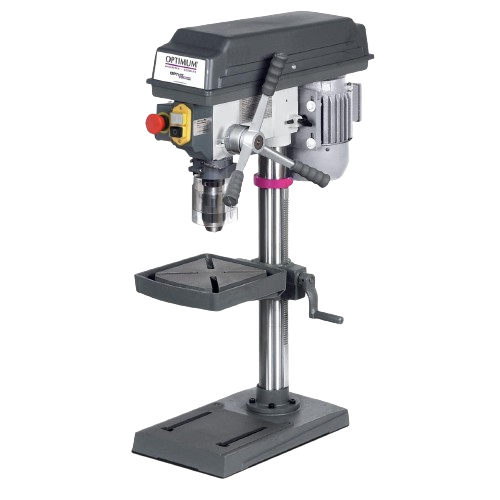

Tischbohrmaschine OPTIMUM Optidrill D17 PRO
Set inkl. Maschinenschraubstock
Eigenschaften:
- Massive, groß dimensionierte Grundplatte mit
T-Nuten, rückseitig stark verrippt
- Industriemotor
- Bedienungsfreundlicher Sicherheitsschalter
nach IP 54
- Digitale Bohrtiefen- und Drehzahlanzeige
im Gehäuse integriert
- Separater Not-Halt-Schlagschalter
- Präzisions-Spindelbohrung
- Sicherheitselektrik in 24 V Gleichspannung
- Garantierte Rundlaufgenauigkeit kleiner
als 0,02 mm in der Bohrpinole gemessen
- Bohrspindel mit Präzisionskugellagern
- Hochwertiges Schnellspannbohrfutter
- Bohrtiefenanschlag
- Präzise gearbeiteter, stabiler Bohrtisch
mit diagonal verlaufenden T-Nuten und
umlaufender Kühlwasserrinne
- Keilriemenabdeckung mit Sicherheitsschalter
- Aus einem Stück gegossener Aluminium-Druckguss
Pinolenhebel mit Softgrip-Griffen
- Groß dimensionierte, höhenverstellbare
Schutzscheibe mit Sicherheitsschalter
- Schwere Ausführung der gesamten Maschine
- GATES Qualitätsriemen
Technische Daten:
* Bohrleistung:
Bohrleistung Stahl (S235JR): 16 mm
Dauerbohrleistung Stahl (S235JR): 12 mm
* Drehzahlbereich:
Drehzahlbereich: 500 - 2520 min¯¹
Anzahl der Drehzahlbereiche: 5
* Spindel:
Pinolenhub: 65 mm
Spindelaufnahme: MK2
Ausladung: 152 mm
* Bohrtisch:
Arbeitsfläche Länge: 235 mm
Arbeitsfläche Breite: 220 mm
T-Nuten Größe: 12 mm
Drehung: 360 °
Neigung: 45 °
Abstand Spindel - Bohrtisch max.: 325 mm
* Elektrische Daten:
Anschlussspannung: 230 V
Phase(n): 1 Ph
Stromart:
Netzfrequenz: 50 Hz
* Abmessungen und Gewichte:
Säulendurchmesser: 60 mm
Länge ca.: 565 mm
Breite/Tiefe ca.: 275 mm
Höhe ca.: 840 mm
Gewicht ca.: 41,5 kg
* Maschinenfuß:
Abstand Spindel - Maschinenfuß max.: 530 mm
Arbeitsfläche Länge: 220 mm
Arbeitsfläche Breite: 230 mm
T-Nuten Größe: 16 mm
T-Nuten Anzahl: 2
T-Nuten Abstand: 148 mm
