Beschreibung

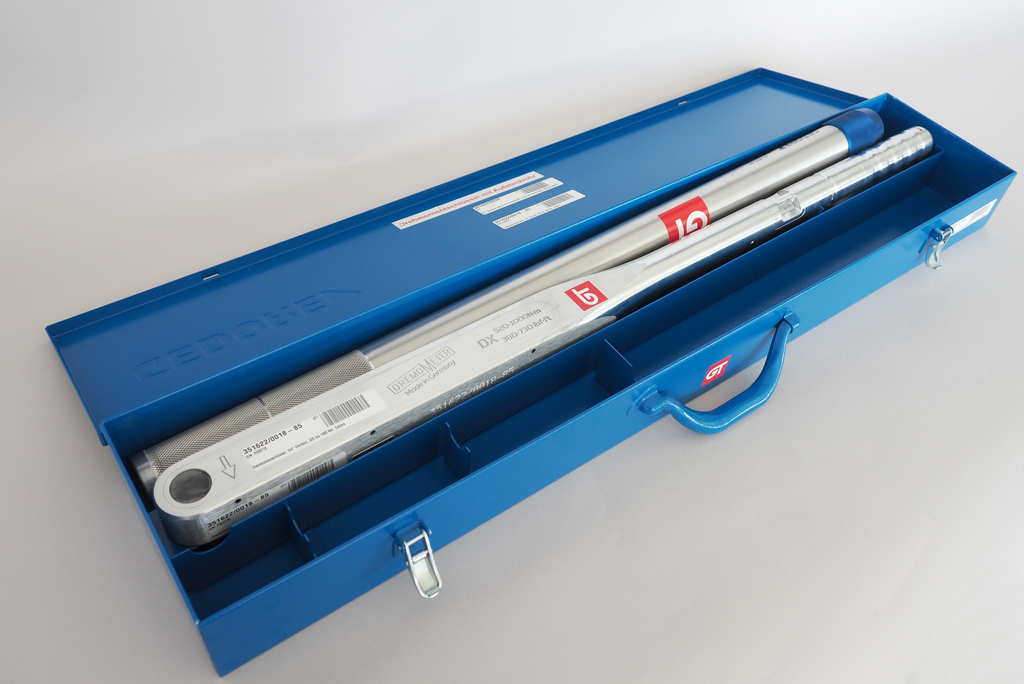

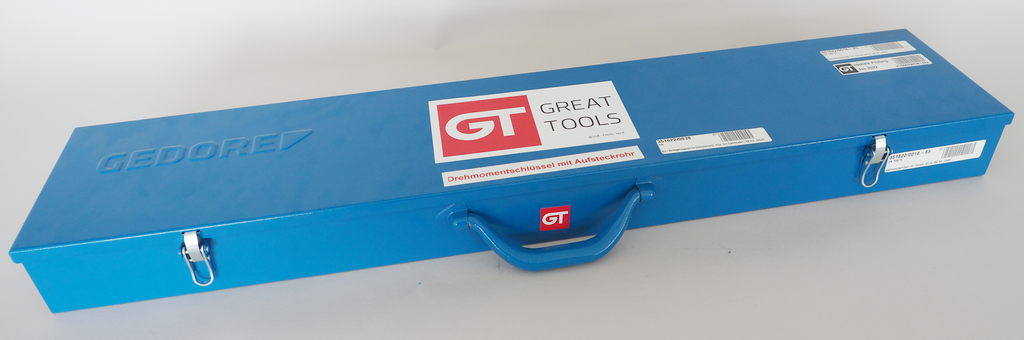

Verlängerung, in Blechkassette
Technische Daten:
Höhe: 35 mm
Länge L, L1: 812 mm
Antriebsvierkant Nenngröße: 20 mm
Antriebsvierkant: 3/4 Zoll
Abstand Gehäuse Vierkantmitte: 22,5 mm

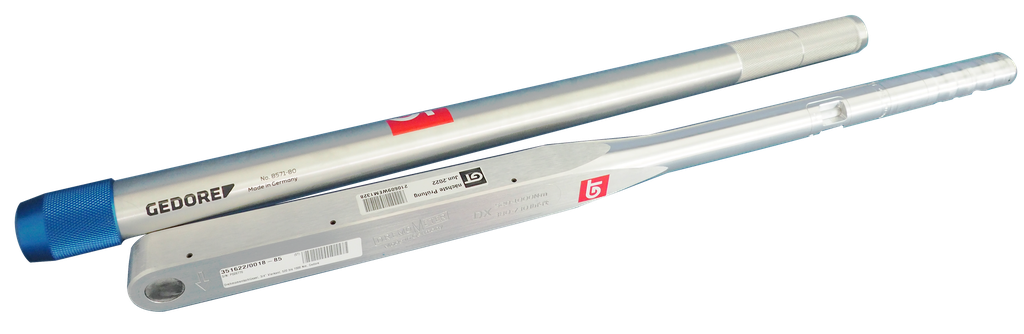

Länge Dremo mit Rohr: 1403 mm
Länge Aufsteckrohr: 762 mm
Aufsteckrohr J/N: J
Skaleneinteilung: 10 N·m / 10 lbf·ft
Gewicht kg: 5,6 kg
Arbeits/Messbereich lbf.ft min/max: 380730 lbf·ft
Eigenschaften :
* Kontrollierter Schraubenanzug im Bereich von 520-1000 N·m / 380-730
lbf·ft
* Einsatz in fast allen industriellen Fertigungsbereichen
* Klassifiziert nach DIN EN ISO 6789:2003 Typ II Klasse A, mit einem
rückführbaren Werkszertifikat. Kalibriert auf eine zulässige Abweichung
von +/- 3 % und besser. Die Vorgabe der Norm (+/- 4 %) wird zu Ihrer
Sicherheit übertroffen
* 3/4 Vierkantantrieb mit Stiftsicherung DIN 3120 - B 20, ISO 1174
* Automatische Kurzwegauslösung mit fühlbarem und hörbarem Signal

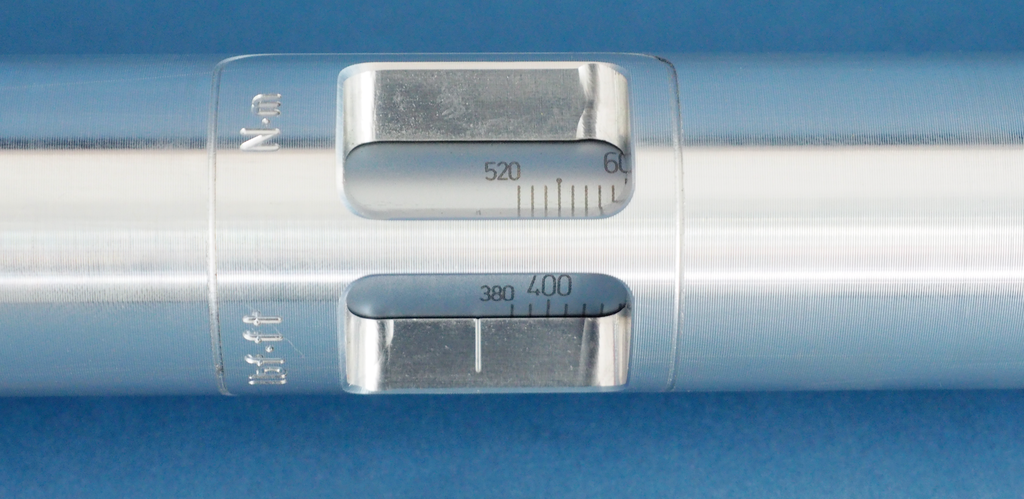

* Doppel-Skala mit einer Skalenteilung von 10 N·m und 10 lbf·
ftTechnischer Vorteil/Funktion:
* Leicht und robust (da Gehäuse aus einer Aluminiumlegierung gefertigt),
sehr werkstattfreundlich
* Keine Wertverschiebungen und Beeinflussung der Genauigkeit durch
beidhändiges Arbeiten oder Betätigung außerhalb des Griffes (wie bei
herkömmlichen Drehmomentschlüsseln). Sowohl Antriebsvierkant als
Drehpunkt liegen in einer Achse dadurch hohe Anwendungssicherheit,
verlängerbar um Arbeitsbelastung des Anwenders zu reduzieren
* Extrem geringer Verschleiß durch Kräftereduzierung in einer
einzigartigen Hebelmechanik
* Geschmiedete Hebelkette aus gruppeneigener Qualitäts-Schmiede
* Höchste Präzision auch bei starkem Dauergebrauch
* Lange Lebensdauer und hohe Standzeiten
* Einfache Bedienung - schneller und sicherer Drehmomentanzug
* Angenehme Einstellung durch formschönen, unverlierbaren Verstellknopf
am Griffende
* Einfach- und Doppelvierkant für den kontrollierten Rechts- bzw.
Linksanzug
Daten
|
GEWICHT |
5,10 kg |
|---|---|
|
LÄNGE |
1.400,00 mm |
|
BREITE |
45,00 mm |
|
HÖHE |
35,00 mm |
|
Geräteart |
Drehmomentschlüssel |
|
Marke |
Gedore |
|
Aufnahme |
3/4" Vierkant |
|
Drehmoment |
520,0 - 1000,0 Nm |
