Rohranfasgerät, Ø 11 bis 22 mm, Druckluft, DWT, MF2iw, innenspannend

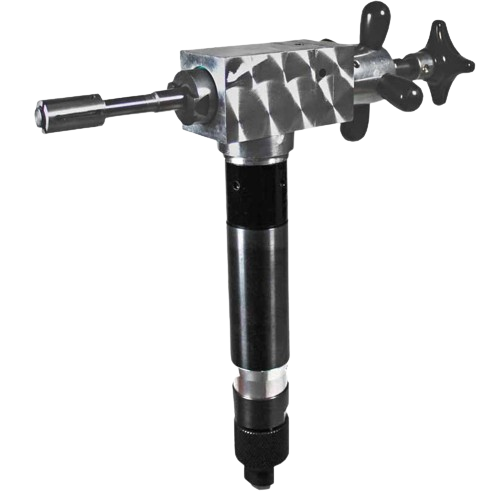

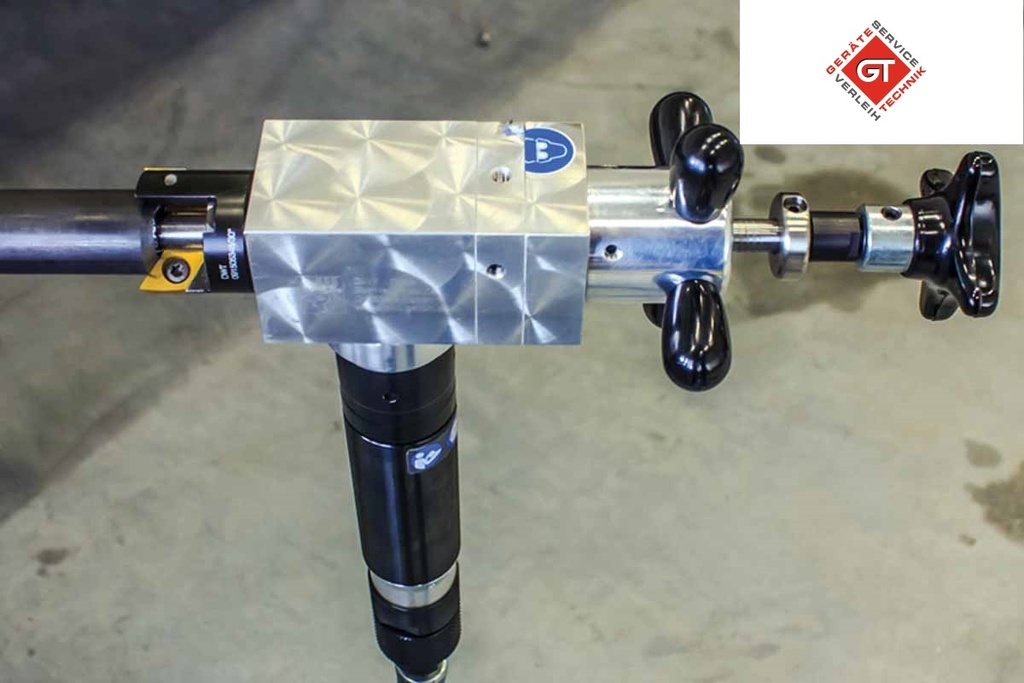

Innenspannende Rohranfasmaschine MF2iw.
Die mobile Rohranfasmaschine MF2iw dient zur Bearbeitung und
Schweißnahtvorbereitung von Rohren, Stutzen, Sammlern und Wärm
etauschern.
Die Spannung des Rohres erfolgt über eine selbstzentrierende Spannpinole
mit auswechselbaren Spannhülsen, die auf den Rohrinnendurchmesser
wirken. Die Spannpinole wird über einen Kreuzgriff auf der Rückseite der
Maschine bedient. Der Vorschub des Fräsers erfolgt manuell und wird über
das angebaute Drehrad betätigt.
Die Maschine ist mit einem pneumatischen Motor ausgerüstet, welcher 90°
zur Spannpinole, bzw. Werkzeugspindel angeordnet ist.
Spannbereich ID-ID: 11 - 22 mm / 0,433 - 0,866"
Arbeitsbereich ID-AD: 11 - 28 mm / 0,433 - 1,102"
Max. Wandstärke: 3 mm / 0,118"
Vorschub: 20 mm/ 0,787"
Schweißnahtform: 0° Bearbeitung, V-Naht
Materialien: Stahl, Edelstahl, Duplex, Legierungsstahl
Werkzeuge: TiN Wendeschneidplatten
Maschinengehäuse: Aluminiumlegierung
Druckluftmotor:
Leistung: 370 W / 0,5 PS
Betriebsdruck: 6 bar
Luftverbrauch: 0,60 m³/min / 21,2 cfm
Druckluftanschluß: 1/4"
Eigenschaften: Geschwindigkeitsregulierung
Gewicht mit Druckluftmotor: 2,7 kg

Als Werkzeuge dienen verschiedene Wendeplattenhalter mit Wendeplatten,
die in einem Messerhalter entsprechend des zu bearbeitenden Durchmessers
eingesetzt werden. Zur Abdeckung des gesamten Spannbereichs von
Rohrinnendurchmesser 11 - 22 mm stehen verschiedene Spannhülsen mit
einer Abstufung von 1 mm zur Verfügung.

Enthaltenes Zubehör:
- 1 Stück
Wartungseinheit R1/2" mit autom. Kupplung und Trageset
- 1 Stück
Komplett Schlauch 3 m lang mit autom. Kupplung
- 1 Stück
Montagekoffer mit Unterteilung für Zubehör

Werkzeuge:
- Spezial Messerhalter (ID 11 - AD 28 mm)
Art.Nr. 09155328
- WP-Rohrfräser 0°(ID 11 - AD 28 mm)
Art.Nr. 091505347
- WP-Rohrfräser 30° (ID 11 - AD 28 mm)
Art.Nr. 091505348
Wendeschneidplatten:
- 0° TiN
Art.Nr. 091502494
- 30° + 37,5° TiN
Art.Nr. 091500592
