Beschreibung

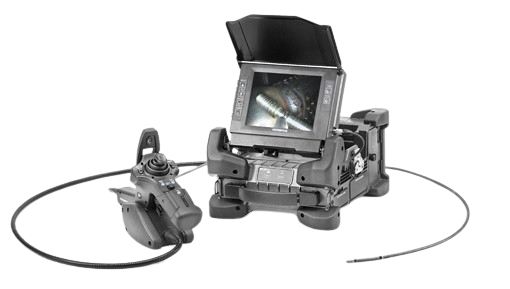

Olympus IPLEX FX Videoskopsystem 7,5m
Bestehend aus:
IV8000-2:IPLEX FX Steuereinheit
mit 6,5" Tageslichtdisplay
Bilddarstellung, Bild- und Videodokumentation,
Messsystem sowie Aufnahme und Steuerung der
wechselbaren IPLEX FX Videoskopsonden IV8420,
IV8435, IV8620, IV8635, IV8650, IV8675, IV8675X2
Smooth Coating, IV86120, IV86180 und IV8635X1
über eine Schnellwechselvorrichtung.
Entwickelt für den Einsatz unter erschwerten
Betriebsbedingungen nach den MIL-STD Richtlinen.
Das Gerät entspricht 73/23/EEC und 93/68/EEC
sowie WEEE 2002/96/EC und RoHS Richtlinien
Betriebspannungsversorgung:
Netzbetrieb: 100-240VAC 50/60Hz (inkludiertes
Netzgerät)
Akkubetrieb: 14,8VDC Wechselakku für
ca. 2,5 Std.Betrieb (Zubehör)
Ausführung:
Gehäuse in Magnesiumdruckgusslegierung
Lieferumfang der IV8000-2 Steuereinheit:
1x 6,5" Tageslicht-LCD-Monitor in VGA Auflösung
1x Wechselspannungsnetzgerät
1x 1GB CF- Speicherkarte
1x CF Kartenlesegerät
1x IPLEX Viewer Software
1x Bedienungsanleitung
1x FX Systemtransportkoffer mit integriertem Trolley
sowie vorbereitem Aufbewahrungsplatz für 1x
Videoskopsonde, 2x FX Li-Ionen Akku, 1x Ladegerät
zu FX Li-Ionen Akku, Rigid-Sleeve System und USBMini-
Tastatur
IV8675 : 6MM / 7,5M IPLEX FX VIDEOSKOP
bis 100°C (in Luft) belastbarer, wechselbarer
optischer Einführungsteil samt Handbedienteil zu
IV8000 oder IV-8000-2
Einführungsteil samt Handbedienteil für Steuerung
und Menüführung:
Durchmesser: <6,0 mm
Arbeitslänge: 7500 mm
Gewicht: 2,2 Kilogramm
4-fach motorische TrueFeel Abwinklung: 90°
(Sonde, Steuerteil, Kabel und Anschlussplatte)
für Einsatztemperaturen:
Einführungsteil: -25 bis 100°C (Luft)
10 - 30°C (Wasser)
andere Teile: -21 bis 49°C (Luft)
und Umgebungsdrücke:
Einführungsteil: in Luft 1013 hPa (1 atm)
In Wasser 1013-1368 hPa (1 - 1,35 atm)
andere Teile: in Luft 1013 hPa. (1 atm)
Das Gerät entspricht 73/23/EEC und 93/68/EEC
sowie WEEE 2002/96/EC und RoHS Richtlinien
System inkludiert:
1 Standard-Wechselobjektiv - ausgenommen
Stereo-Meßobjektive
1x Objektivaufbewahrungsbox
1x Sondenaufbewahrungskoffer
IV86-AT120D/NF IPLEX LED
Wechselobjektiv
zu IPLEX Videoskopsystemen FX/LT/LX
Durchmesser: 6,0 mm (*1)
Bildwinkel: 120°
Blickrichtung: 0°-Direktsicht
Tiefenschärfe: 4 - 190mm (*2)
F (Objektiv): 9,2
Distalende: 19,8 mm (*3)
Integrierte "High-Intensity" Weißlicht LEDs
zur Objektausleuchtung.
SmartTip Objektiverkennungssystem zur
automatischen Auswahl.
IV86-AT120D/FF IPLEX LED
Wechselobjektiv
zu IPLEX Videoskopsystemen FX/LT/LX
Durchmesser: 6,0 mm (*1)
Bildwinkel: 120°
Blickrichtung: 0°-Direktsicht
Tiefenschärfe: 25mm - unendlich (*2)
F (Objektiv): 3,3
Distalende: 19,8 mm (*3)
Integrierte "High-Intensity" Weißlicht LEDs
zur Objektausleuchtung.
IV86-AT80S IPLEX LED WECHSELOBJEKTIV 1 SN: 3146
