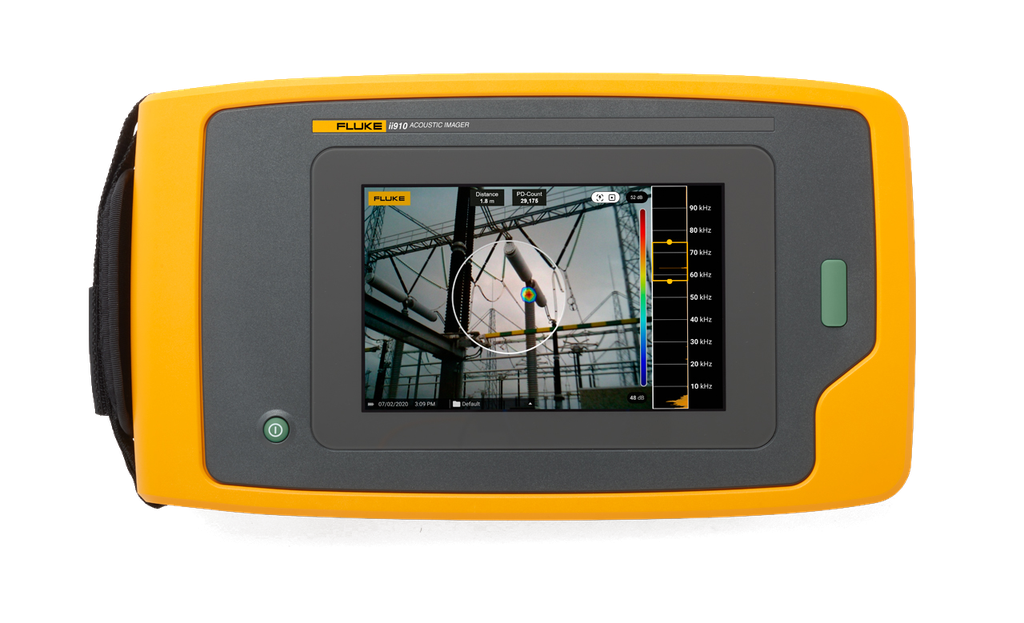

Präzisions-Schallkamera, Fluke ii910

Zur Detektierung von:
- elektrischen Teilentladungen,
- Lecks in Druckluft-, Gas-, Dampf- und Unterdrucksystemen

Detektorbereich: bis 120 Meter

- Schnelle und einfache Erkennung von Teilentladungen
- Reduzieren Sie Ausfälle und erhöhen Sie die Verfügbarkeit
- Sparen Sie jeden Tag Kosten und Energie,
indem Sie Teilentladungen finden und beheben
- PDQ-Modus zur Erfassung und Analyse von Teilentladungen

Wichtigste Bereiche zur Suche nach Teilentladungen:
Isolatoren
Transformatoren
Hochspannungsleitungen
Schaltanlagen
Überspannungsableiter
Sammelschienen
Hochspannungsspulen
Leistungsschalter
Kondensatoren

Technische Daten:
Sensoren
Frequenzbereich: 2 kHz bis 100 kHz
Detektorbereich: 0,5 bis > 50 m*
Sichtfeld: 63° ± 5°
Nominale Bildfrequenz: 25 Bilder/s
Integrierte Digitalkamera (Sichtbilder)
Sichtfeld (FOV): 63° ± 5°
Fokussierung: Fest eingestellt
Bildschirm
Abmessungen: LC-Display mit Hintergrundbeleuchtung,
17,8 cm/7", auch bei Sonneneinstrahlung
gut ablesbar
Auflösung: 1280 x 800 (1.024.000 Pixel)
Touchscreen: Kapazitiv
Schallbild: Ja, SoundMap™-Bild
Bildspeicherung
Speicherkapazität Interner Speicher: 999 Bilddateien
oder 20 Videodateien
Bildformat: .JPG oder .PNG mit Kombination
aus Sichtbild und SoundMap™
Videoformat: .MP4 mit Kombination aus Sichtbild und SoundMap™
Videolänge Maximal: 5 Minuten
Digitale Übertragung: USB-C zur Datenübertragung
Schallmessungen
Messbereiche: Schalldruckpegel 12,1 dB bis 114,6 dB ±1 dB bei 2 kHz
Schalldruckpegel 4,4 dB bis 101,2 dB ±2 dB bei 19 kHz
Schalldruckpegel 12,8 dB bis 119,2 dB ±1 dB bei 35 kHz
Schalldruckpegel 19,8 dB bis 116,1 dB ±3 dB bei 52 kHz
Schalldruckpegel 41,4 dB bis 129,0 dB ±1 dB bei 80 kHz
Schalldruckpegel 54,4 dB bis 135,5 dB ±1 dB bei 100 kHz
Automatische Verstärkung Max. dB/Min. dB:
Automatisch oder manuell, vom Anwender auswählbar
Auswahl des Frequenzbands:
Vom Anwender über vorwählbare Einstellungen
oder manuelle Eingabe wählbar
Software
Einfache Bedienung: Intuitive Bedienoberfläche
Grafische Trenddarstellungen: Frequenz- und dB-Skala
Punktmarkierungen: dB-Messwert in der Bildmitte
Stromversorgung
Akkus (vor Ort austauschbar): 2 x Lithium-Ionen-Akku, Fluke BP291
Betriebsdauer: 6 Stunden/Akku (Produkt wird mit Ersatzakku geliefert)
Akkuladedauer: 3 Stunden
Akkuladesystem: Externes Ladegerät mit zwei Schächten, EDBC 290
